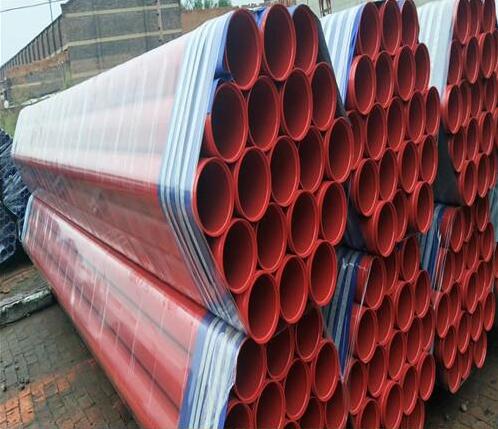

消防涂塑鋼管，以鋼管為基管，外壁涂裝高附著力、抗沖擊性、防腐耐候型的熱固性粉末涂料，內(nèi)壁涂裝高附著力、防腐、食品級(jí)清潔型的熱塑性粉末涂料。選用噴砂化學(xué)兩層前處置、預(yù)熱、內(nèi)涂裝、外涂裝、固化、后處置等技術(shù)，制成的給水內(nèi)外涂塑復(fù)合鋼管，是傳統(tǒng)鋼塑管、鍍鋅管晉級(jí)型的高性價(jià)比商品。商品經(jīng)過(guò)國(guó)家化學(xué)建材查看中心消防專業(yè)認(rèn)證。

　　經(jīng)過(guò)對(duì)鋼管或鍍鋅管的涂塑防腐，解決了一般鋼鋼管埋地和輸水過(guò)程中出現(xiàn)的銹蝕和結(jié)垢疑問(wèn)。杜絕了管道阻塞及噴淋阻塞的表象，提高了管道的使用壽命，涂塑鋼管的使用壽命在50年以上。涂塑鋼管的粉末涂塑添加了阻燃劑并改性了環(huán)氧樹脂粉末，涂層的抗溫功能優(yōu)越，在長(zhǎng)期使用中不焚燒，不軟化。 涂塑鋼管兼具了一般鋼管的高強(qiáng)度及塑脂商品的抗防腐功能。商品抗壓功能到達(dá)0-5.0MPa。 鋼管防腐內(nèi)襯質(zhì)量的主要需求 襯塑防腐鋼管報(bào)價(jià)鋼管內(nèi)襯資料有水泥砂漿或環(huán)氧樹脂等。

　　A.環(huán)氧樹脂內(nèi)噴襯的質(zhì)量需求 內(nèi)噴襯用環(huán)氧樹脂的原料及工作需求，由于當(dāng)前國(guó)家還沒(méi)有相應(yīng)規(guī)范，而是參考石油天燃?xì)庑袠I(yè)規(guī)范?SY/T4057--93?規(guī)范提出以下需求: a.鋼管內(nèi)壁噴砂等辦法除銹到達(dá)GB/T8923的Sa2.5級(jí)規(guī)范的需求，使管壁出現(xiàn)金屬本性;????b.作內(nèi)噴襯的液體環(huán)氧樹脂應(yīng)具有清潔部的清潔許可證，且施工過(guò)程中對(duì)人體無(wú)害; c.襯層總厚度≥400μm(一般噴涂五道，一道底漆在噴砂除銹后一小時(shí)內(nèi)完結(jié)，待表干后噴下一道)d.涂層附著力達(dá)1～2級(jí)(實(shí)驗(yàn)辦法GB1720); e.外表硬度，用2H鉛書面考試劃無(wú)劃痕(實(shí)驗(yàn)辦法GB6739);f.柔韌性1.0mm(實(shí)驗(yàn)辦法GB1731)

　　B.水泥砂漿內(nèi)襯的質(zhì)量需求? a.內(nèi)襯前查看管道橢園率不大于管內(nèi)徑的2%，管內(nèi)壁無(wú)浮銹、雜物、油脂等，管內(nèi)焊縫高度不大于內(nèi)襯厚度的1/3。 b.水泥選用525號(hào)硅酸鹽水泥，砂為潔凈中砂(粒徑0.15～1.2mm)，水泥砂漿重量配比在1∶1～2內(nèi)選用，坍落度宜取60～80mm，抗壓強(qiáng)度≥30MPa。c.內(nèi)襯厚度及答應(yīng)公役如表2。 d.水泥砂漿內(nèi)襯后的內(nèi)壁粗糙系數(shù)n≤0.012。 e.內(nèi)襯因縮短導(dǎo)致的裂縫，當(dāng)其寬度≤0.8mm，且軸向長(zhǎng)度不大于園周長(zhǎng)度和不大于2m時(shí)，可不修補(bǔ)，否則應(yīng)修補(bǔ)。 f.外表缺陷(麻面、砂穴、空窩)面積大于5cm2，深度大于內(nèi)補(bǔ)厚度答應(yīng)公役值，空鼓面積大于400cm2則應(yīng)修補(bǔ)。
